近日，我校资源与材料学院高秋志教授团队在共晶高熵合金高温热稳定性研究领域取得重要进展，研究成果“Phase-Resolved Defect Transport Mechanisms Governing Asynchronous Ordering in a Eutectic High-Entropy Alloy（共晶高熵合金异步有序化的相分辨缺陷输运机制）”发表在国际著名期刊Advanced Science（中科院一区，影响因子14.1）。博士研究生姚惠文为论文第一作者，高秋志教授为论文通讯作者，东北大学为第一完成单位。

共晶高熵合金因兼具优异的铸造性能、多相协同强化效应和良好的高温服役潜力，被认为是航空航天、能源装备等领域极具前景的新型高温结构材料。然而，多相组织在高温热暴露过程中的演化行为复杂，不同相在相同温度条件下往往表现出不同的结构调整路径和有序化速率，其内在机制仍缺乏清晰认识。本研究团队以AlCoCrCuFeNi共晶高熵合金为对象，结合相分辨实验表征、分子动力学和蒙特卡洛模拟，揭示了合金中B2-NiAl相与BCC-FeCr相在退火过程中的异步有序化行为。研究发现，B2-NiAl相主要依靠高效的空位介导扩散实现局部结构弛豫，并保持长程有序框架稳定；而BCC-FeCr相由于空位输运受限，需要通过空位—间隙原子协同输运逐步完成由无序到有序的结构转变。该研究从相分辨缺陷输运角度阐明了共晶高熵合金高温组织演化的微观机制，突破了以平均扩散行为理解多相合金热稳定性的传统认识，为新型高温结构合金的成分设计、热处理调控和服役稳定性优化提供了重要理论依据。

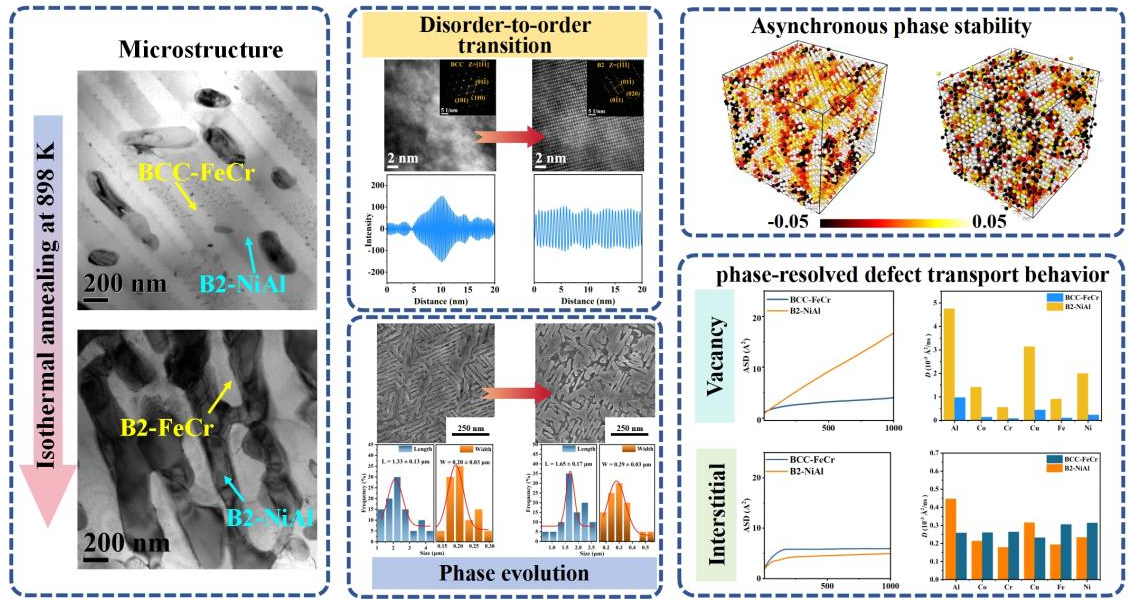

图 共晶高熵合金异步有序化的相分辨缺陷输运机制示意图
